设备功能特点 Features

• 采用超声波先进焊接技术

• 操作简单

• 数据存储

• 结构紧凑，轻量化设计

• 超声波扫描检



设备描述

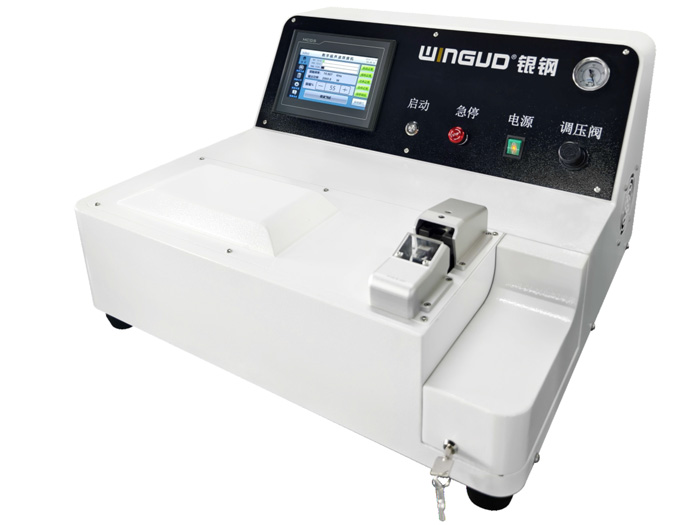

• 银钢超声波线束对接焊接机是数控型焊接机，整机一体式轻量化设计结构精巧，占地空间小，操作简单，维护成本低。

• 适用于0.35mm'-10mm?裸铜线线束对接焊接，在汽车、仪表仪器、通讯设备，家用电器等多个领域广泛应用。



超声波焊接原理

·超声波金属焊接是利用高频振动波传递到两个需焊接的金属表面，在加压的情况下，使两个金属表面互相摩擦而形成分子层之间的熔合，其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工。

一套超声波焊接系统的主要组件包括超声波发生器/换能器/变幅杆/焊头三联组/模具和机架。超声波焊接是通过超声波发生器将50160KHz电流转换成15.20.30或40KHz电能。被转换的高频电能通过换能器再次被转换成为同等频率的机械运动，随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部，在该区域，振动能量被通过摩擦方式转换成热能，将需要焊接的部件区域熔化。

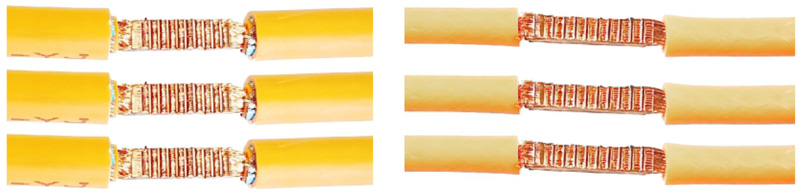

焊接成品展示



设备参数
