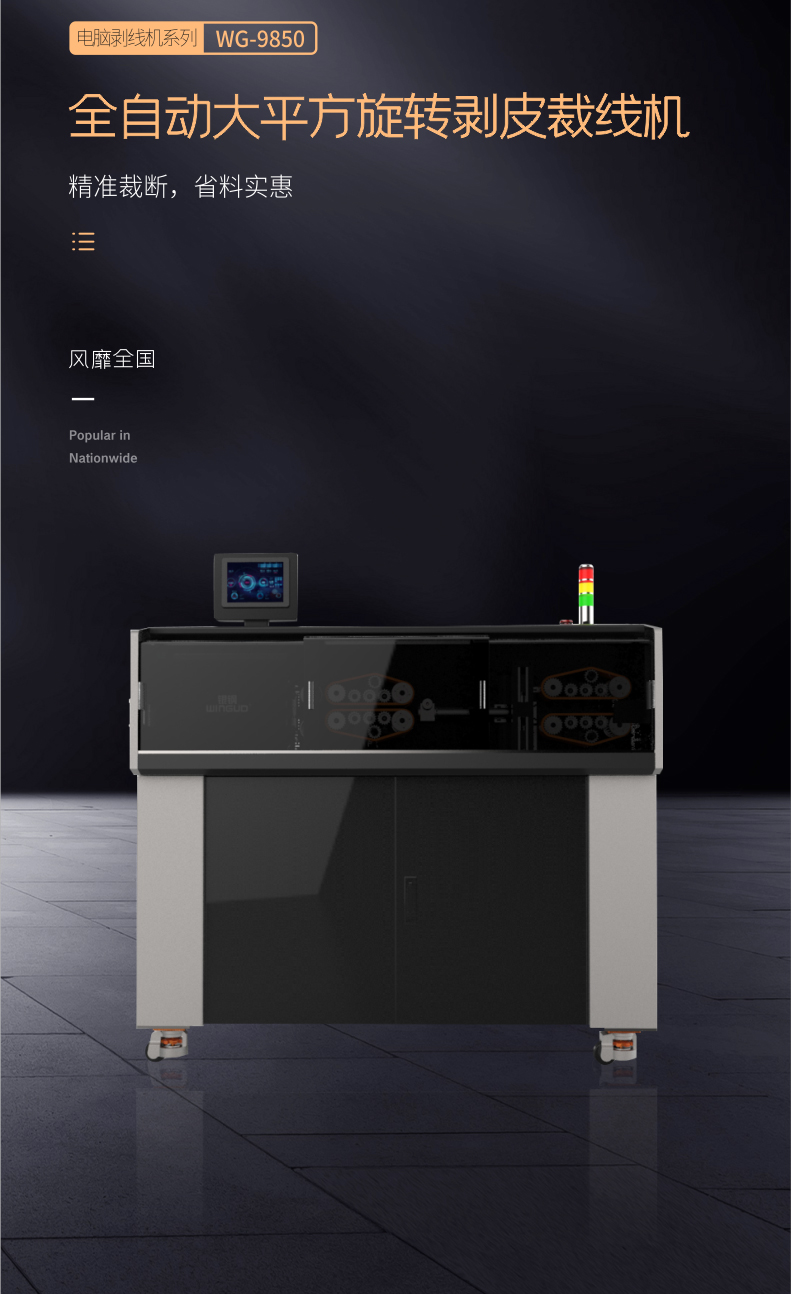

WG-9850全自动大平方旋转剥皮裁线机
一.产品简介

   WG-9850是一款采用微电脑控制的新型电缆加工设备,主要针对新能源电机,新能源配置线,电动汽车电池盒线缆,充电桩和充电枪,电控,BMC所用高、低压动力线的加工,本机采用了旋转切割的方式,无需更换刀片,就可对所有不同规格型号的电缆线进行切断和剥皮加工。电缆线的加工参数和工序一但储存好,可以在几秒钟内检索出来直接加工线缆,该机型的推出彻底解决了大平方线带屏蔽线的加工难题。.


  产品特点

1、新型设计的高速旋转剥皮头确保了加工的高精度。
2、采用智能数字光电技术、进口滚珠轴承、丝杆驱动。
3、主要用于EV线缆及多层线缆的裁断剥皮加工。

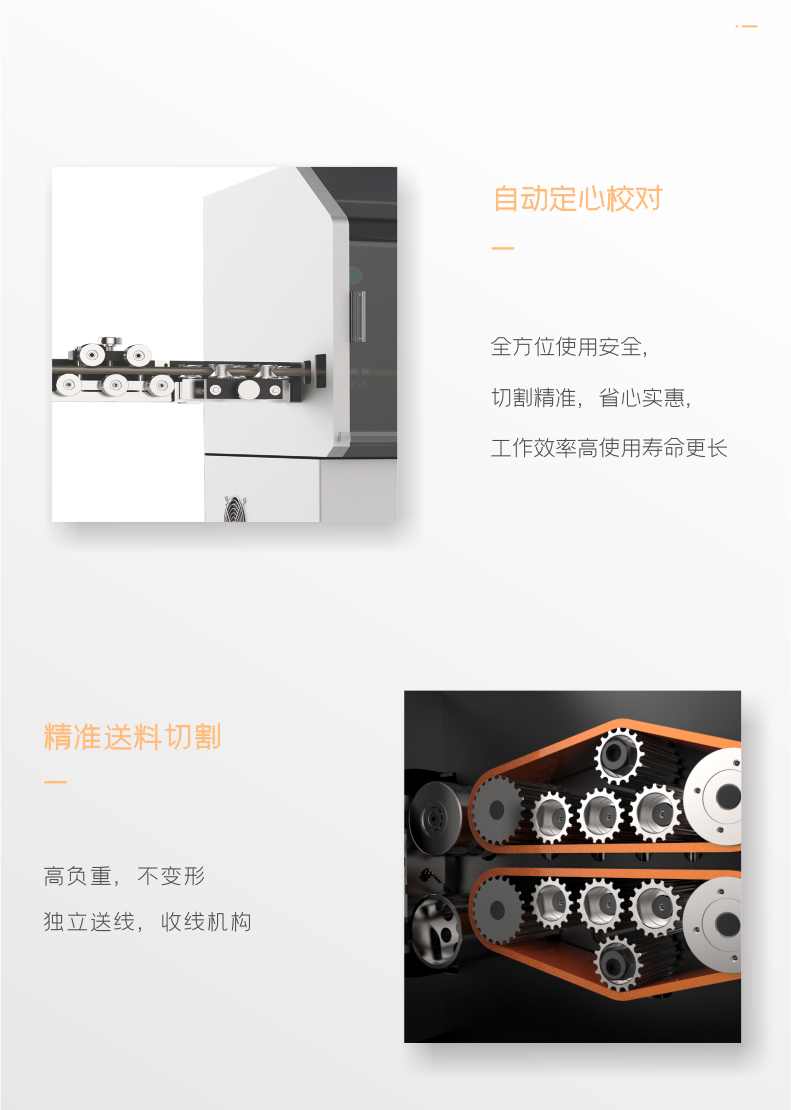

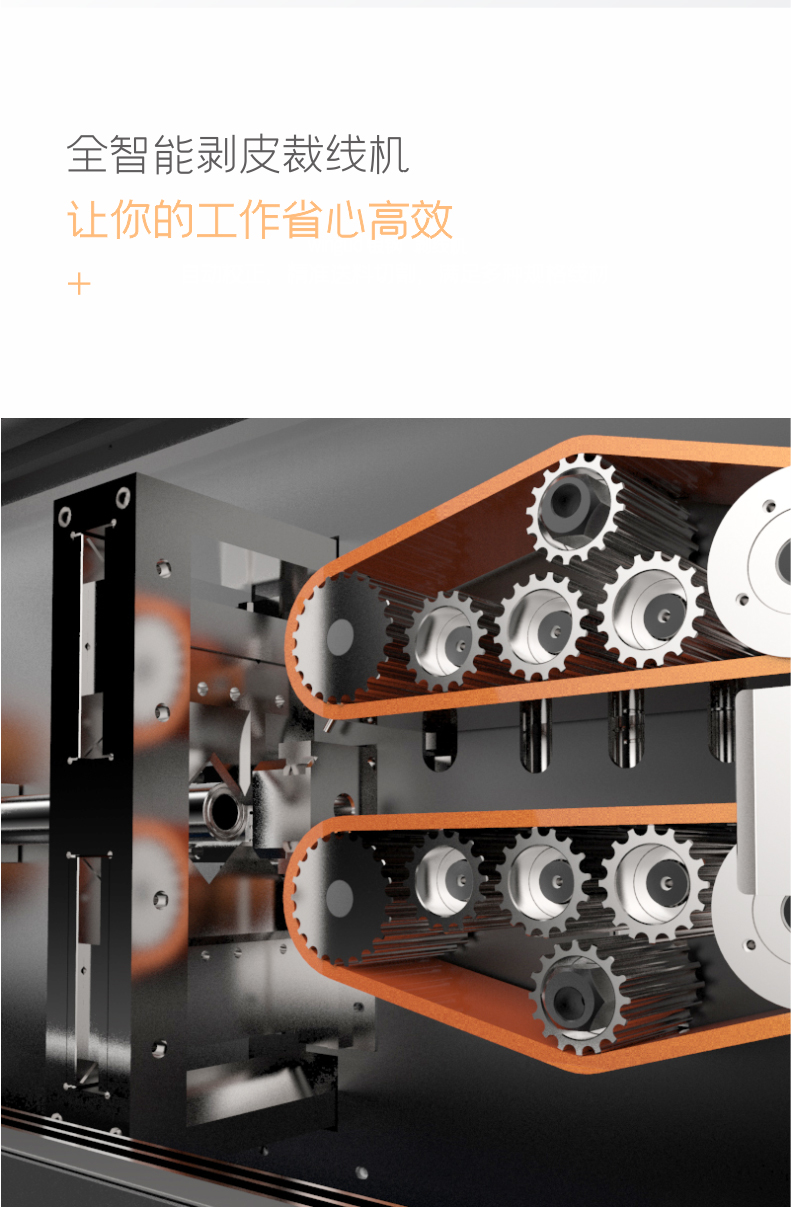

4、伺服电机控制送料机构,自动调校中心。
5、专利技术的同轴心定位装置,更换刀具时,无需重新校正,操作简单。
6、本机装有编码器,可对线的长度和剥头长度进行修正。

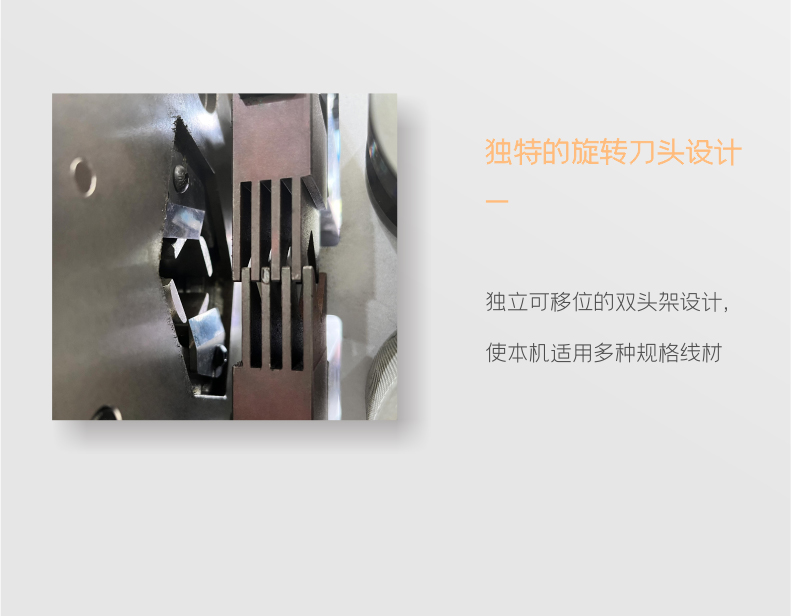

7、独立可移位的双头架设计,使本机适用多种规格线材。

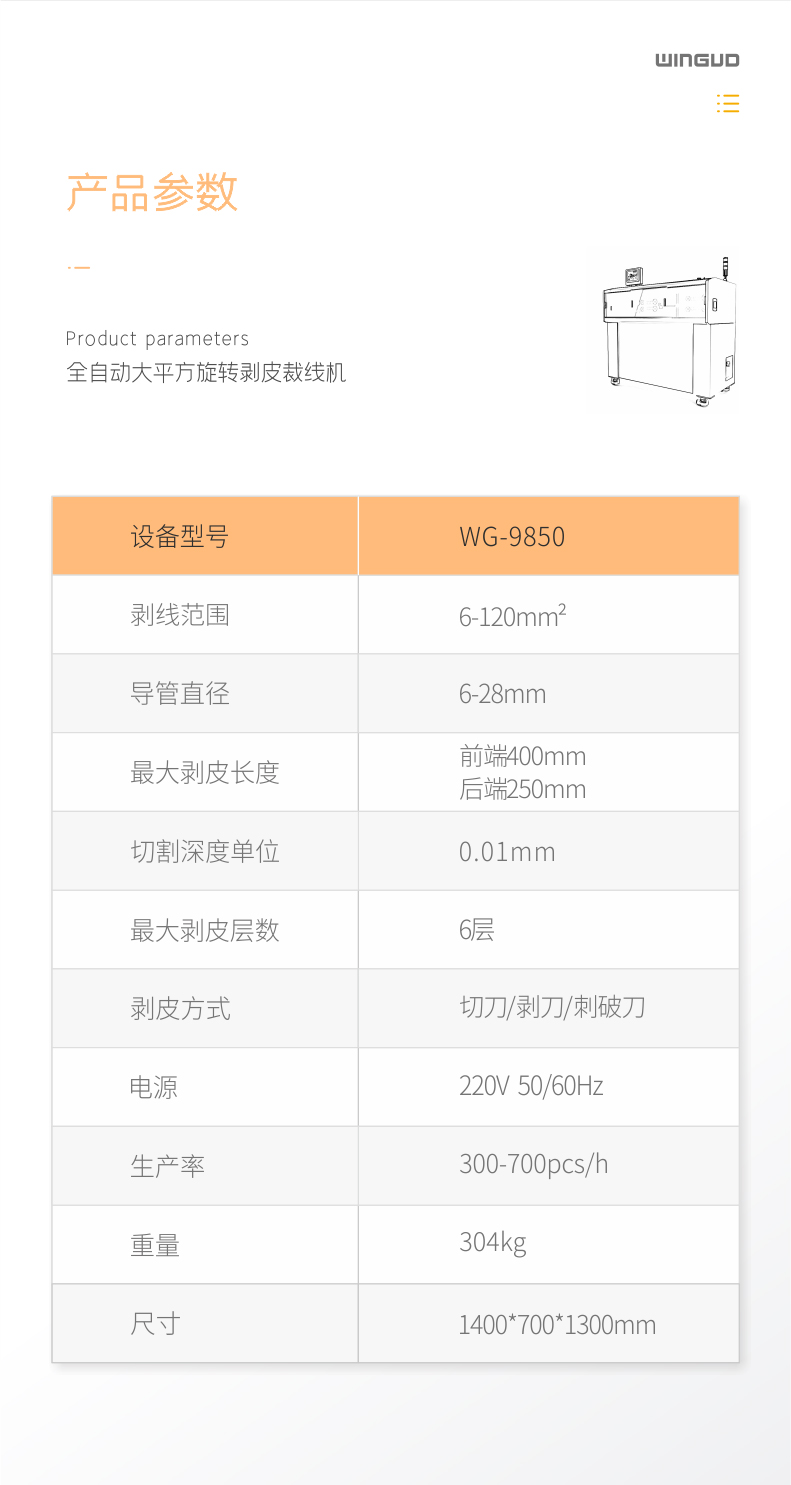

二.产品参数
型号 WG-9850
剥线范围 6-120mm
导管直径 6-28mm
最大剥皮长度 前端 400mm 后端 230mm
切割深度 0.01mm
最大剥皮层数 6层
刀片 切刀/剥刀/刺破刀
电源 220V 50/60Hz
生产率 300-700pcs/h
重量 304kg
尺寸 1440x700x1300mm

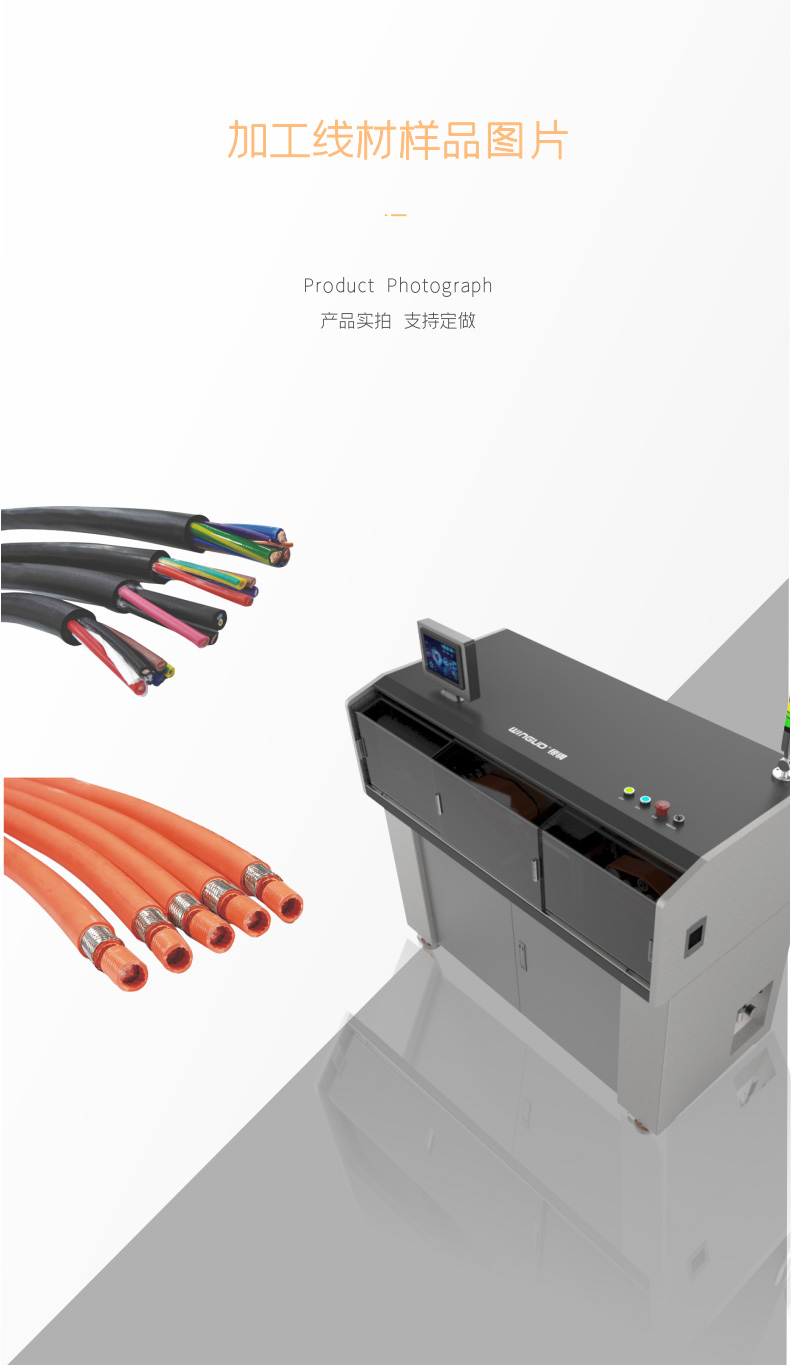

三.加工示例和功能
